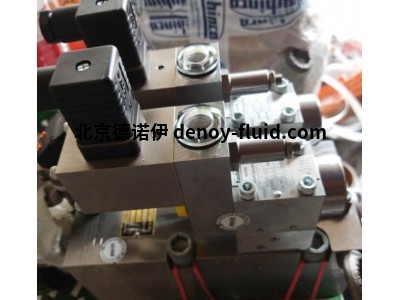

3-2通座阀 DN3 PN700

两位三通阀的功能：

由驱动产生的力 （1） 通过杠杆 （2）、挺杆 （3） 作用在滚珠 （4） 上，并将其从右阀座 （5） 压入左阀座 （5）。这用于连接线路 P 和 A 并关闭脱机 T，请参阅示例。环 （6） 从内部支撑法兰密封件。体积流量受整个流量电阻的限制。



3/2 通阀具有“负重叠”。在转换过程中，连接 P、A 和 T 彼此短暂连接。转换发生得如此之快，以至于液压效应可以忽略不计。根据设计，两位三通阀始终需要连接 T 型接头;只有这样，才能确保正确的开关功能。



根据阀芯的设计，提供基本位置为“A→T NO”（管路 A 和 T 连接）或“P→A NO”（管路 P 和 A 连接）的阀门。



特征：

直接驱动的换向座阀控制加压介质。

阀座密封，防止内部泄漏。

所有部件均由耐腐蚀材料制成，易于更换。

结构板形式的阀门设计

根据要求，阀门可以配备除电磁铁以外的其他驱动装置，例如液压或气缸驱动、手动按钮操作

此外，各个驱动可以补充 amaintained-contact 功能



3/2 Wege-Sitzventil DN3 PN700货号列表：

6545769

6545807

6546129

6545777

6545815

6546137
