HSB-delta紧凑型模块，带齿形带驱动或丝杠驱动

我们的紧凑型模块 HSB-delta 是需要刚性和精确导向的应用的完美装置。®



我们自己开发的宽扁平铝型材是每个 HSB-delta 紧凑型模块的基础。其中安装了两个平行排列的滚珠导轨（HSB-delta 110 至 240）或一个底座特别宽的 HSB 滚柱导轨。轮廓在所有配合面上都经过精确加工，以便与直线导轨一起使用。®®



HSB-delta 紧凑型模块目前有 5 种尺寸可供选择 - 从 HSB-delta 90 到 HSB-delta 240。为了满足实践中所需的选项范围，这里还提供了各种导轨变体和驱动变体。

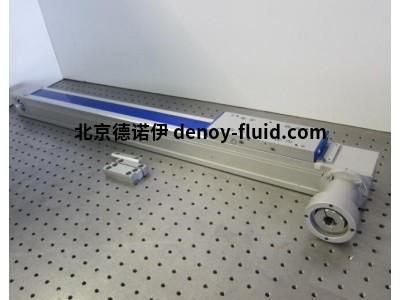

1.HSB-delta 90-ZRS，带齿形带驱动®

紧凑的模块 90 尺寸，带循环齿形带驱动和 HSB 滚柱导轨：



最大速度： v = 5 米/秒

最大加速度： a = 30 米/秒²

最大导向载荷： FZ= 1000 牛

最大进给力： FX= 800 牛

铝型材 90 x 40 mm，带 6 个不锈钢导带槽

12 x HSB LR 19/20 滚轮，额定动载荷 Cdyn= 1830 N，额定静载荷 C统计= 790 牛

齿形带 32AT5-E，20 齿同步带轮 = 100 mm/转

可带或不带盖带

2 种标准滑块长度 160 mm 或 240 mm，可提供特殊长度



型号列表：

HSB-delta 90-ZRS

HSB-delta 110-C-SSS

HSB-delta 145-C-ZSS

HSB-delta 200-SSS
